Мобилизованная тепловая энергосистема
Подробнее о продукте Установки с источниками тепла на салазках Продукция Состав изделия: котельная (газовый водогрейный котел, циркуляционный насос котла, пластинчатый теплообменник, первичный бак постоянного давления), вторичный циркуляционный насос, вторичный насос подпиточной воды, дез...
Описание
маркер
Подробнее о продукте
Установки с источниками тепла на салазках
Продукция

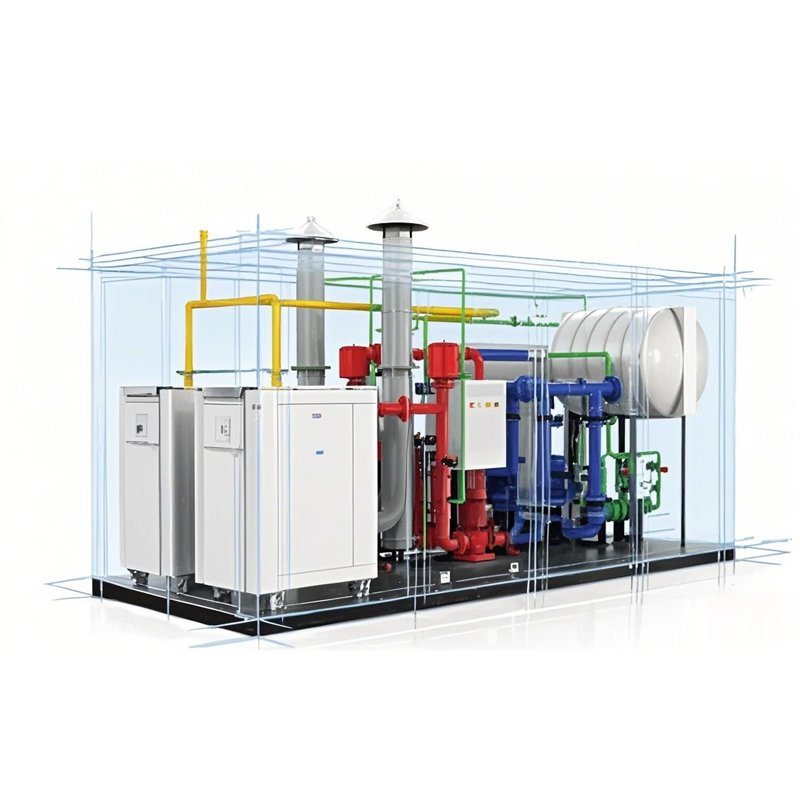

Состав изделия: котельная (газовый водогрейный котел, циркуляционный насос котла, пластинчатый теплообменник, первичный бак постоянного давления), вторичный циркуляционный насос, вторичный насос подпиточной воды, дезактиватор, умягчитель воды, бак умягчения воды, шкаф управления, шкаф автоматического управления (опция), блок управления газовой сигнализацией, взрывозащищенный осевой вентилятор, система освещения, система дренажа, трубопроводы, дымовые газы, клапаны, КИП, провода и кабели, контейнер и другие компоненты.
Технические характеристики: 700-5600 кВт, может быть изготовлен на заказ в соответствии с требованиями, широкий спектр опций.
Характеристики товара
Энергосбережение, защита окружающей среды, стабильная система, интеллектуальное управление, полная конфигурация, экономия средств, простая установка, малая площадь основания
Энергоэффективность:
В котле используется газовый водогрейный котел с полным предварительным смешиванием, с длительным сроком службы, высокой тепловой эффективностью и экономией газа по сравнению с традиционным котлом; циркуляционный насос котла использует частотное управление постоянной разницей температур, реализуя режим работы с большой разницей температур и малым расходом, и экономя затраты на электроэнергию.
Экологически чистый:
Выброс NOx может составлять до 8 мг/м³; шум при работе ниже 45 дБ, а температура выхлопа может быть до 30℃. Стабильная система: Принятие дизайна системы котла D-класса, нет необходимости сообщать о работе давления, стабильная и безопасная работа.
Бегите с умом:
Источник тепла оснащен функцией компенсации наружной температуры и климата, которая может автоматически регулировать условия работы системы в зависимости от изменения наружной температуры; он оснащен интерфейсом открытого протокола данных, который может взаимодействовать с верхним компьютером, ПЛК и т.д., так что он может быть состыкован с системой управления автоматикой здания для реализации режима интегрированного мониторинга на месте и удаленного облачного управления (опционально). Он может управляться более чем одним блоком (комплектом), до 16 блоков (комплектов) онлайн-управления; циркуляционный насос и насос подпиточной воды управляются автоматически с помощью преобразования частоты.
Полностью настроен:
Контейнер оснащен освещением, дверями, окнами, водостоками и другими удобствами, все в одном месте. Экономия средств: мобильный источник тепла может быть установлен на открытом пространстве, на крыше, в гараже, на озелененной территории, нет необходимости строить котельную, что экономит затраты на гражданское строительство.
Легко устанавливается:
Мобильный источник тепла имеет резервные интерфейсы для воды, электричества и газа и может быть установлен путем стыковки с резервными интерфейсами на месте, что значительно сокращает сроки строительства.
Малая занимаемая площадь:
30 000 квадратных метров отопления, установленный на салазках источник тепла занимает площадь ≤20 м².
Области применения: новые проекты без запланированных котельных, проекты временного отопления, проекты реконструкции, новые места установки отопления без котельной, аварийные тепловые районы, места строительства дорог, мостов, мобильные подразделения, полевые работы и другие места, где требуется теплоснабжение.
Технические параметры
| Модель продукта | SHIELD 700 | SHIELD 700 | SHIELD 1070 | SHIELD 1400 | SHIELD 2200 | SHIELD 2800 | SHIELD 4400 | SHIELD 5600 |
| Тепловая мощность (кВт) | 703.2 | 703.4 | 1081.2 | 1404.0 | 2215.2 | 2900.0 | 4430.4 | 5681.8 |
| Максимальная рабочая температура (°C) | 95 | 95 | 95 | 95 | 95 | 95 | 95 | 95 |
| Тепловая эффективность котла (%) | 108.2 | 107.1 | 107.4 | 108.1 | 107.1 | 107.4 | 107.1 | 107.5 |
| Тепловая эффективность излучения (%) | 108.5 | 107.8 | 107.8 | 108.8 | 108.9 | 108.1 | 108.9 | 108.0 |
| Выброс NOX (мг/м³) | ≤28 | ≤24 | ≤21 | ≤25 | ≤25 | ≤24 | ≤25 | ≤26 |
| Расход газа (м³/ч) | 2.30 - 67.26 | 6.63 - 68.30 | 10.39 - 103.86 | 12.03 - 136.67 | 15.28 - 209.06 | 25.46 - 276.99 | 15.28 - 418.12 | 42.30 - 556.57 |
| pH воды | 6.5 - 8.5 | 6.5 - 8.5 | 6.5 - 8.5 | 6.5 - 8.5 | 6.5 - 8.5 | 6.5 - 8.5 | 6.5 - 8.5 | 6.5 - 8.5 |
| Жесткость воды (ммоль/л) | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 |
| Давление питания (мБар) | 17 - 21 | 17 - 21 | 17 - 21 | 17 - 21 | 17 - 21 | 17 - 21 | 17 - 21 | 17 - 21 |
| Расход насоса первичной циркуляции (м³/ч) | 7.5 | 15 | 25 | 30 | 50 | 60 | 100 | 120 |
| Напор насоса первичной циркуляции (mH₂O) | 5 | 12 | 16 | 15 | 13 | 15 | 12 | 11 |
| Тепловая мощность теплообменника (кВт) | 210 | 400 | 650 | 800 | 1200 | 1680 | 2500 | 3200 |
| Сопротивление теплообменника со стороны воды (mH₂O) | ≤5 | ≤5 | ≤5 | ≤5 | ≤5 | ≤5 | ≤5 | ≤5 |
| Давление в теплообменнике (МПа) | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 |
| Материал теплообменника | 304 нержавеющая сталь | 304 нержавеющая сталь | 304 нержавеющая сталь | 304 нержавеющая сталь | 304 нержавеющая сталь | 304 нержавеющая сталь | 304 нержавеющая сталь | 304 нержавеющая сталь |
| Расход насоса вторичной циркуляции (м³/ч) | 40 | 65 | 89 | 230 | 160 | 140 | 180 | |
| Напор насоса вторичной циркуляции (mH₂O) | 30 | 30 | 25 | 28 | 29.5 | 28 | 29 | 30 |
| Расход подпиточного насоса (м³/ч) | 1 | 1 | 1.6 | 1.8 | 3 | 3.2 | 5 | 6 |
| Напор подпиточного насоса (mH₂O) | 32.5 | 32.5 | 51 | 52 | 53 | 56 | 66 | 66 |
| Умягчитель воды (м³/ч) | 1.5 | 1.5 | 2 | 3 | 4 | 5 | 6 | 8 |
| Бак для умягченной воды Ш×Д×В (мм) | 50010001000 | 5001500500 | 10001500500 | 10001500500 | 10002000500 | 10002000500 | 20002000500 | 20002000500 |
| Отверстие для подачи воды (Rg) (мм) | DN100(PN16) | DN100(PN16) | DN125(PN16) | DN150(PN16) | DN200(PN16) | DN200(PN16) | DN250(PN16) | DN250(PN16) |
| Обратный порт (Rh) (мм) | DN100(PN16) | DN100(PN16) | DN125(PN16) | DN150(PN16) | DN200(PN16) | DN200(PN16) | DN250(PN16) | DN250(PN16) |
| Порт подпиточной воды (PW) (мм) | DN25(PN10) | DN25(PN10) | DN32(PN10) | DN40(PN10) | DN40(PN10) | DN50(PN10) | DN50(PN10) | DN65(PN10) |
| Газовое соединение (G) (мм) | DN65(PN16) | DN80(PN16) | DN80(PN16) | DN100(PN16) | DN100(PN16) | DN125(PN16) | DN150(PN16) | DN150(PN16) |
| Водовыпуск (D) (мм) | DN50 | DN50 | DN65 | DN65 | DN65 | DN65 | DN65 | DN80 |
| Соединения проводов и кабелей (Ø/мм) | 65 | 80 | 80 | 100 | 100 | 100 | 100 | 125 |
| Дымовой патрубок (F) (Ø/мм) | 100*4 | 250*2 | 250*2 | 250*2 | 250*2 | 250*2 | 400*2 | 400*2 |
| Электропитание (В/Гц) | 380/50 | 380/50 | 380/50 | 380/50 | 380/50 | 380/50 | 380/50 | 380/50 |
| Потребление электроэнергии (кВт) | 21 | 25 | 32 | 42 | 63 | 72 | 100 | 120 |
| Технические характеристики Размер W×L×H (мм) | 2438*3600*2591 | 2250*2500*2700 | 2800*6800*2591 | 2800*8900*2591 | 2800*9000*2591 | 2800*9000*2700 | 2800*10500*2700 | 3000*12000*2700 |
| Вес (нетто) (кгт) | 4500 | 5400 | 7500 | 9600 | 10500 | 13600 | 18700 | 24500 |
